AFB-250
Description
AFB-250: Déport d’antenne diversity sur fibre
L’AFB-250 permet de déporter deux antennes en réception. Son boîtier robuste en aluminium et sa connectique sont adapté à une utilisation terrain.
Un DC feed (télé-alimentation 12V ),protégé contre les court-circuits, peut être activé sur chacune des entrées de manière indépendante.
Un témoin RF peak permet de vérifier que la puissance d’entrée n’est pas trop importante.
Enfin en cas de besoin un atténuateur RF de 10dB peut être activé par une combinaison de touche à l’allumage du boîtier.
L’AFB-250 s’utilise avec les produits suivants: AFR-200, ACH-642 et ACH-862.
Retrouvez ici des informations importantes sur la fibre et les connecteurs optiques: fibre & connecteurs.
Pour plus d’informations contactez nous à contact@bs-rf.com.
Les avantages de la transmission sur fibre optique:
- faible pertes, typiquement 0.5dB/km à toutes les fréquences (0.4dB/m avec du RG58 et 0.2dB/m avec du RG213 et 0.06dB/km avec du 1/2″cellflex @700MHz)
- faible cout de la fibre optique monomode.
- immunité électromagnétique du signal transporté.
- usage terrain simplifié avec la fibre sur touret :100m de fibre: 2.3kg sur touret ( 100m de RG213: 14kg)
- passage de câble simplifié grâce a un faible rayon de courbure.
- isolation galvanique de fait entre l’antenne et le récepteur.
Informations complémentaires
| Poids | 0,3 g |
|---|
Spécifications
| Bande Passante | 470Mhz–800Mhz |
| Entrée RF | 2xBNC 50 ohms |
| Téléalim | 12V/200mA |
| Atténuation entrées | 0/-10dB |
| Sortie optique | OpticalCon Duo,1310nm, monomode, APC |
| Consommation | 500 mA |
| – avec une antenne active | 600 mA |
| – avec deux antennes actives | 750 mA |
| Alimentation | XLR4, 12W max |
| Dimensions | 155 x 180 x 70 mm |
| Poids | 1,3 Kg |
| Title | Type | Size | |
|---|---|---|---|
|
AFB-250-datasheet-FR-V1 | application/pdf | 543 Ko |
|
diagram_OVERLINE_UN_BSRF | application/pdf | 420 Ko |
|
AFB250-notice-EN | application/pdf | 263 Ko |
|
Radio-over-fiber-basics-source | application/pdf | 487 Ko |
|
User-manual-AFB250-AFR200-ACH642-ACH862 | application/pdf | 8 Mo |
Produits similaires
AFR-250S
Description
Récepteur radio sur fibre double, compacte.
L’AFR-250S est un convertisseur optique/RF double. En association avec un AFB-250 il permet de bénéficiers des avantages de la transmission de signaux RF sur de la fibre optique.
L’AFR-250S a été conçu pour être polyvalent: pour une application portable il pourra se glisser dans une sacoche, une roulante son ou encore une valise étanche. Pour une application fixe nécessitant plusieurs liens radio sur fibre on pourra le fixer sur une barre de patch (nous consulter).
L’écran OLED de 1.3 pouces permet de visualiser les paramètres importants suivant:
- niveaux RF sur chaque voies.
- niveaux optique sur chacune des voies.
- tensions d’alimentation.
- valeur d’atténuation sur chaque voies.
Les leds signalent un niveau RF top important ou bien un signal optique trop faible.
En réglant les atténuateurs, les utilisateurs experts pourront adapter précisément le niveau de réception (balance bruit/sensibilité).
Pour l’alimentation, deux possibilités: une entrée d’alimentation classique par connecteur push/pull ou bien par le DC-FEED provenant d’un récepteur/splitter actif/combineur. Par exemple l’AS-62 et l’AS-122 peuvent alimenter l’AFR-250S.
Boîtier en aluminium, solide et recyclable.
| Title | Type | Size | |
|---|---|---|---|
|
User-manual-AFR250S-1020 | application/pdf | 2 Mo |
Produits similaires
AFR 200
Description
L’AFR-200 est un récepteur fibre diversity (2 fibres)
Des leds en façades permettent de voir si un AFB-250 est connecté. En cas de perte de signal optique (fibre sale par example) le témoin Optical In donne une information sur la sévérité de la perte.
Spécifications
| Band passante | 470 MHz to 800MHz (avec un AFB-250) |
| Noise Figure | 12dB typ (avec un AFB-250) |
| Sorties RF | 2xBNC 50 ohms |
| Entrée optique | OpticalCon Duo,1310nm, monomode, APC |
| Alimentation | 110-220V |
| Dimensions | 435 x 250 x 43 mm |
| Poids | 3,1 Kg |
| Title | Type | Size | |
|---|---|---|---|
|
|
User-manual-AFB250-AFR200-ACH642-ACH862 | application/pdf | 8 Mo |
|
AFR-200-datasheet-FR-V1 | application/pdf | 639 Ko |
|
AFR200-notice-EN | application/pdf | 288 Ko |
|
|
Radio-over-fiber-basics-source | application/pdf | 487 Ko |
Produits similaires
ACH-642
Description
ACH-642 Combineur hybride diversity (2 coax, 4 fibres)
L’ACH-642 est un combineur d’antenne hybride. Il permet de combiner 1 paire d’antennes “coaxial” avec 2 paires d’antennes “fibre”. Les voies “coaxial” sont équipées d’un circuit DC fed (télé-alimentation 12V) protégé contre les court-circuits.
Deux AFB-250 peuvent être raccordé à cet équipement, ainsi 3 paires d’antennes diversity peuvent être positionnées de manière stratégique et ainsi améliorer la couverture RF.
La bande passante des voies fibre est la même que celle de l’ AFB-250
Spécifications
| Bande passante | 100 MHz à 900MHz (coax)
400MHz à 800MHz (ports fibres avec AFB-250) |
| Entrées RF | 2xBNC 50 ohms |
| Télé alim | 12V/200mA |
| Entrées optiques | OpticalCon Duo,1310nm, monomode, APC |
| Sorties RF | 2xBNC 50 ohms |
| Alimentation | 110-220V |
| Dimensions | 480 x 280 x 44 mm |
| Poids | 3,5 Kg |
| Title | Type | Size | |
|---|---|---|---|
|
|
User-manual-AFB250-AFR200-ACH642-ACH862 | application/pdf | 8 Mo |
|
ACH-642-datasheet-FR-V1 | application/pdf | 1 Mo |
|
ACH642-notice-EN | application/pdf | 234 Ko |
|
diagram_W_mic_and_IEM_BSRF | application/pdf | 546 Ko |
|
|
Radio-over-fiber-basics-source | application/pdf | 487 Ko |
Produits similaires

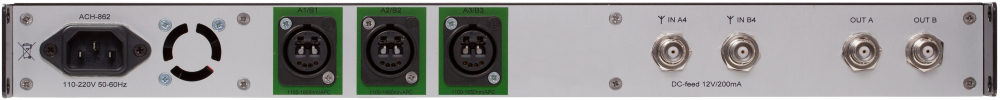

ACH-862
Description
ACH-862 Combineur hybride diversity avec switching des voies RF (2 coax, 6 fibres)
L’ACH-862 est un combineur hybride diversity 2 voies, deux antennes coaxiale et 6 antennes fibre vers deux sorties BNC. L’ACH-862 est disponible avec la nouvelle fonctionnalité Switching permettant d’activer ou désactiver chacune des huit antennes.
Les deux entrées “coaxiales” sont équipé d’un circuit DC feed (télé-alimentation) , protégé contre les court-circuits.
Cet équipement est fabriqué sur commande.
Spécifications
| Bande passante | 470Mhz à 800Mhz (coax et ports fibres) |
| Entrées RF | 2 x BNC 50 ohms |
| Télé-alim | 12V/200mA |
| Entrées Optiques | 3 x OpticalCon Duo,1310nm, monomode, APC |
| Sorties RF | 2 x BNC 50 ohms |
| Alimentation | 110-220V |
| Dimensions | 435 x 250 x 43 mm |
| Poids | 3,1 Kg |
| Title | Type | Size | |
|---|---|---|---|
|
|
User-manual-AFB250-AFR200-ACH642-ACH862 | application/pdf | 8 Mo |
|
ACH-862-datasheet-FR-V1 | application/pdf | 346 Ko |
|
|
Radio-over-fiber-basics-source | application/pdf | 487 Ko |
